Hallo liebe Stepcraft Gemeinde,
heute ein Beitrag, der leider die große Schwäche der Stepcraft offenbart: Der Maschinentisch. Die Standard HPL Platte ist im Nachhinein die Schwachstelle der Stepcraft. Leider stellte sich dieses erst nach einigen Wochen heraus.
Was ist passiert?
Als Neueinsteiger in die CNC Fräserei geht man davon aus, dass die Hersteller sich bei der Konstruktion etwas denken und entsprechend ihre Maschinen so konstruieren, dass die Maschinen funktionierten. Zunächst lief auch immer alles glatt. Doch irgendwann stellten sich die ersten Probleme ein: Trotz Einstellen des Nullpunktes und Messung der Materialdicke, wurde das Plattenmaterial nicht an allen Stellen durch gefräst. Dieses Verhalten kannte ich von der kleinen Stepcraft nicht. Diese hatte ich mir für die ersten Versuche zugelegt.
Was war passiert? Der Maschinentisch hatte eine Wölbung nach unten, da die Spannbrücken diese mit dem Material nach unten drückte. Die Platte ist also für die große Fräse zu dünn und zu flexibel.
Die Lösung

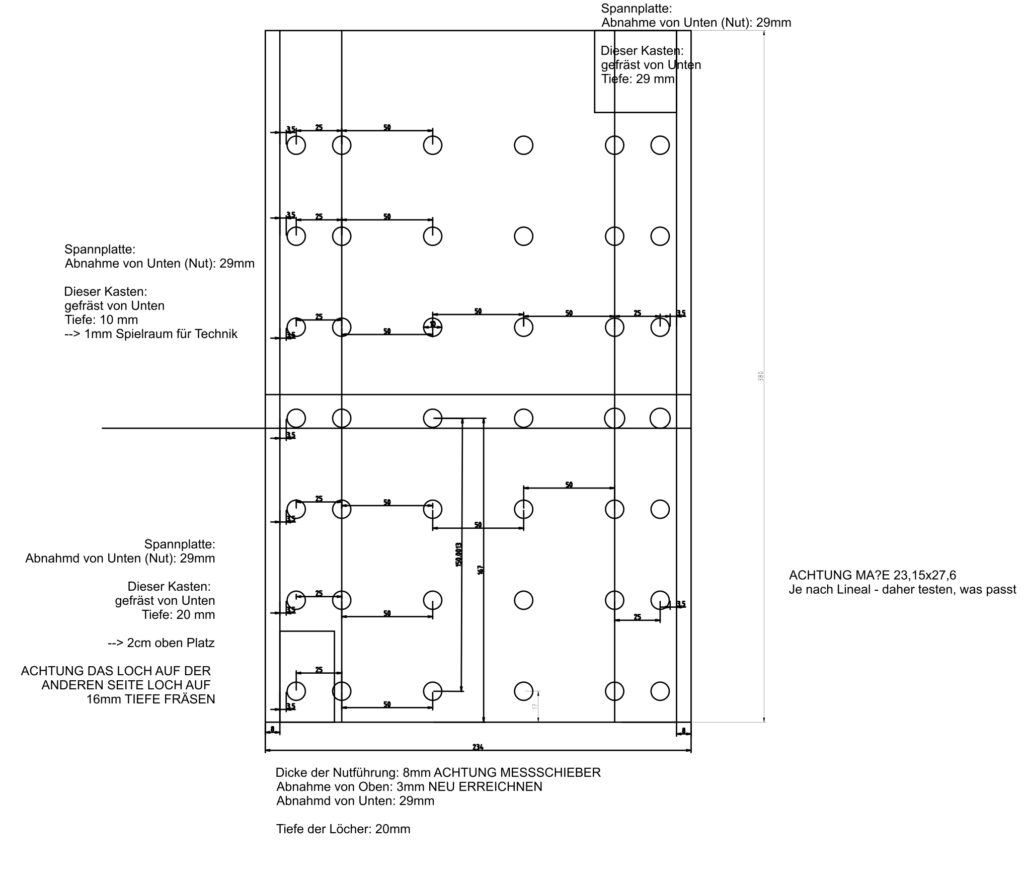

Die Lösung war ein neuer Maschinentisch. Da mir die Aluminiumplatte zu teuer war, wurde die Platte aus 40mm Sperrholzplatte gefertigt. Dazu wurden zunächst die seitlichen Nuten und die unteren Aussparungen für die Schrittmotoren gefertigt. Einen Zeichnung der Platte für die Stepcraft 300 habe ich hier angehängt:

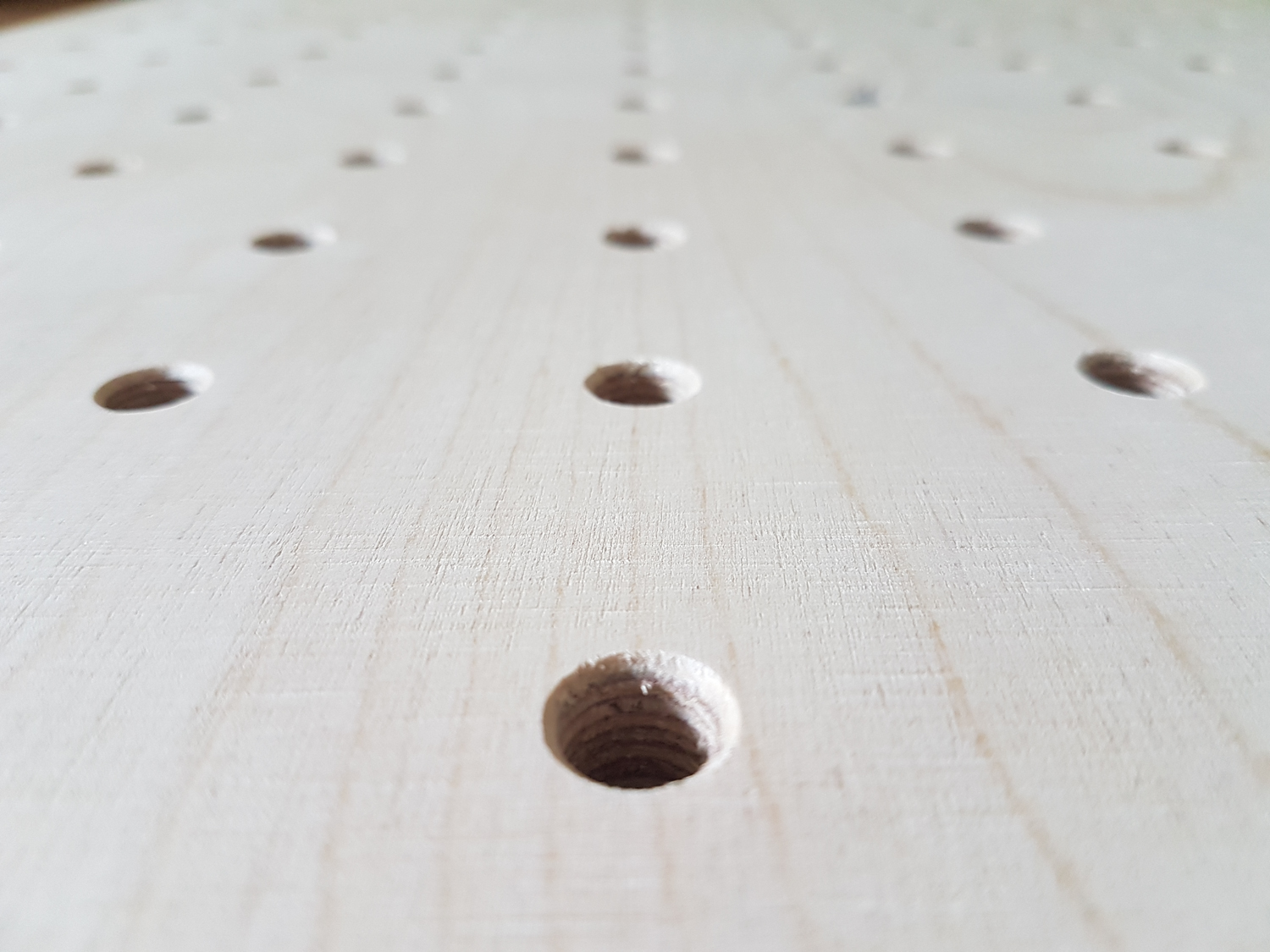

Im zweiten Schritt wurde der neue Maschinentisch eingebaut und die Löcher für die Einschraubhülsen gefräst. Mit dem Handbohrer wurden die Löcher angephast.

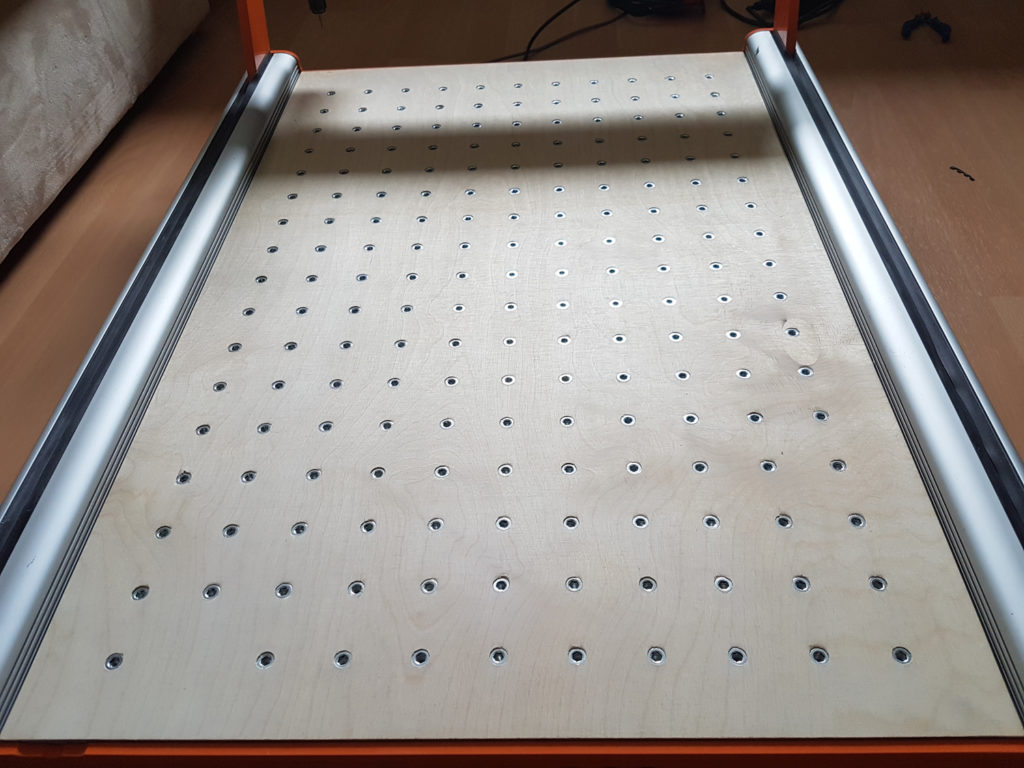

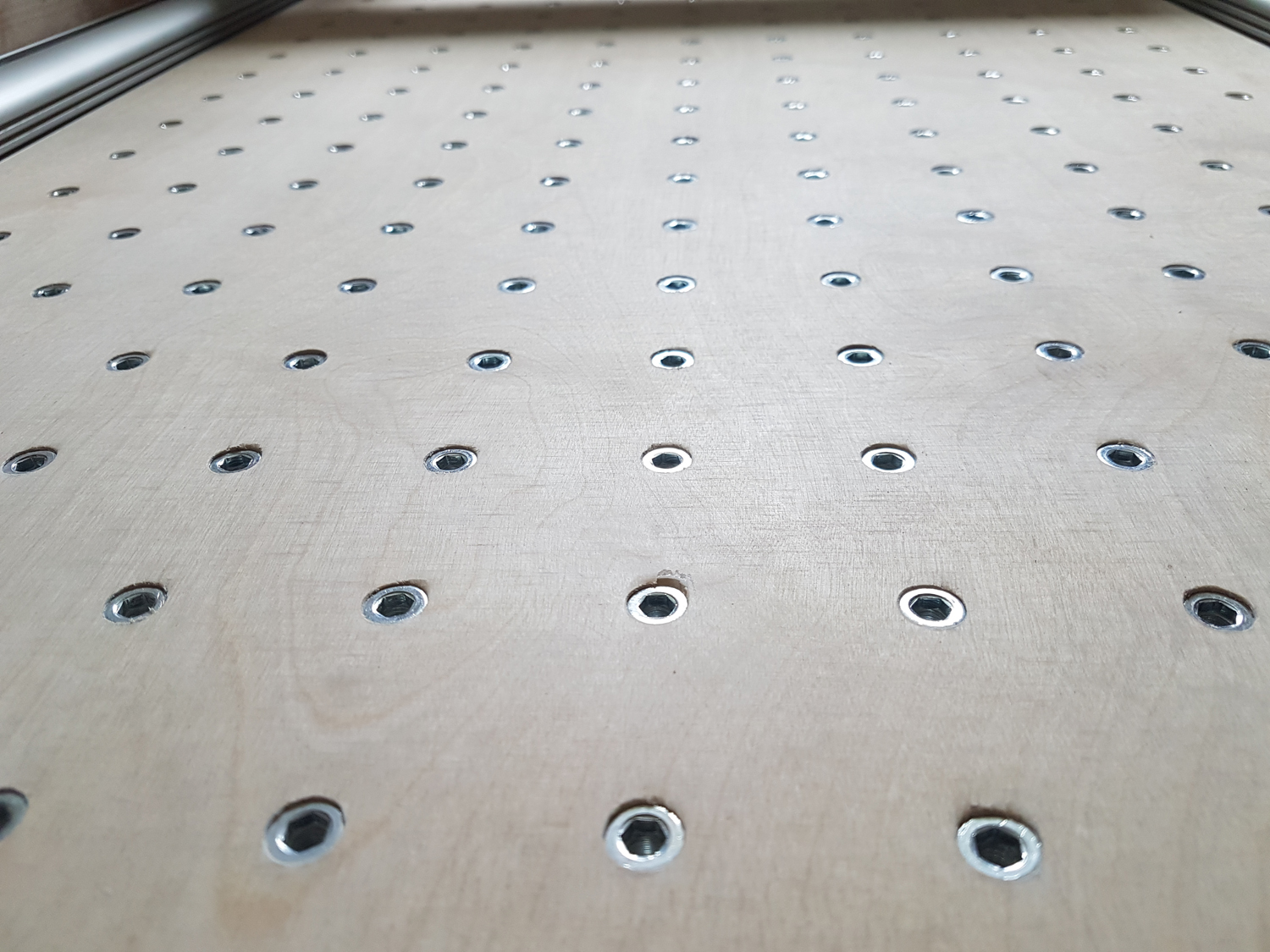

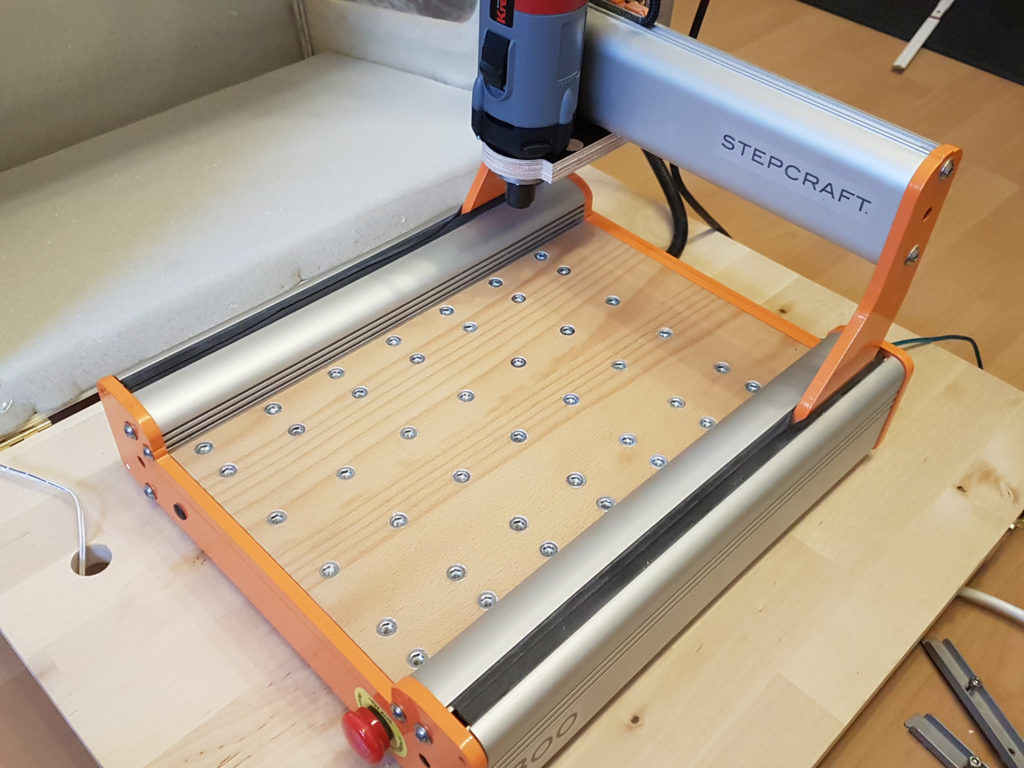

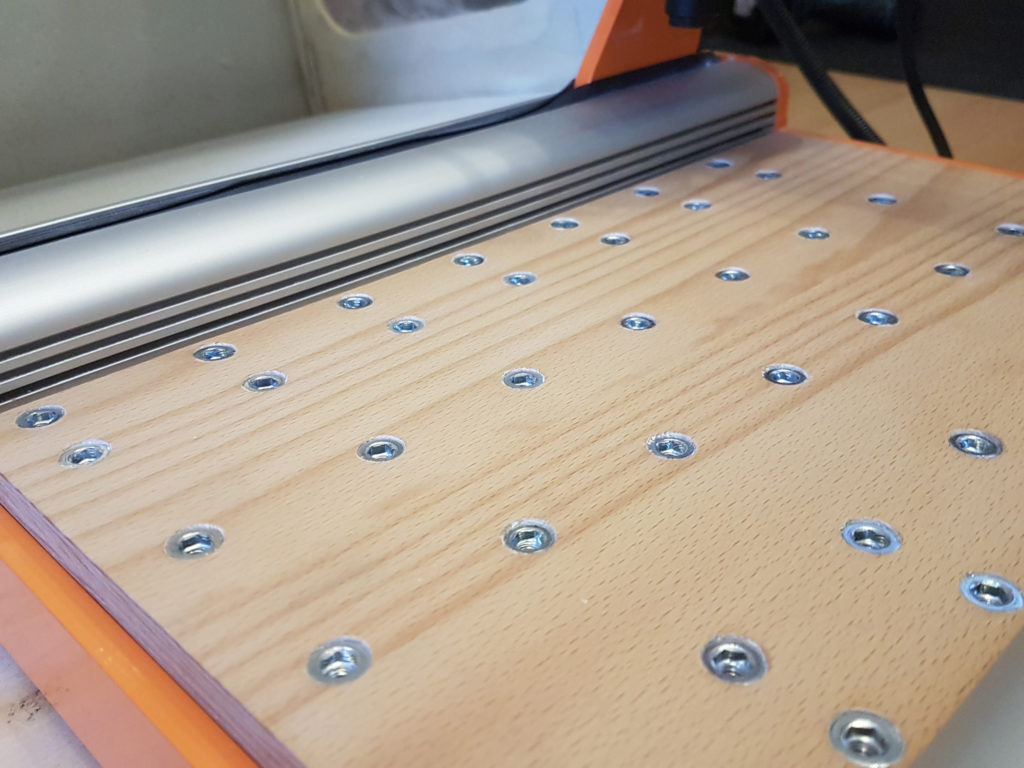

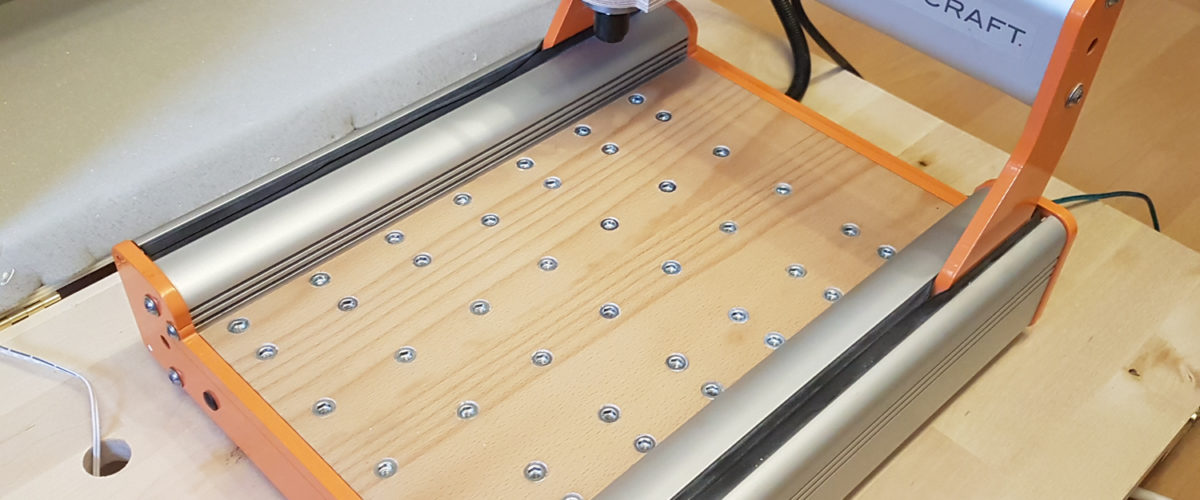

Die Platte wurde dann mit einer Wachs/Öl Kombination versiegelt und die Einschraubmuffen ein gedreht. Das Ergebnis kann sich sehen lassen:
Fazit des neuen Maschinentisches
Mit dem neuen Tisch liegt die Fräse nun deutlich stabiler auf der Unterlage. Das Gewicht hat sich fast verdoppelt und die Platte biegt sich auch unter dem Körpergewicht nicht durch. Da der Tisch durch die Muffen nicht abgerichtet werden kann, zumal die Fräse nicht den vollen Maschinentisch abfahren kann, wurde eine Opferplatte zum Planen mit anfertigt. Dazu aber demnächst mehr.
Die Kosten für den neuen Maschinentisch lagen bei ca. 50 Euro. Ich bin super zufrieden. Ich kann zwar nicht mit einer Minimalmengenschmierung fräsen, da sonst das Holz aufquillt, aber dieser Nachteil ist zugunsten der Kosten eingeplant gewesen.

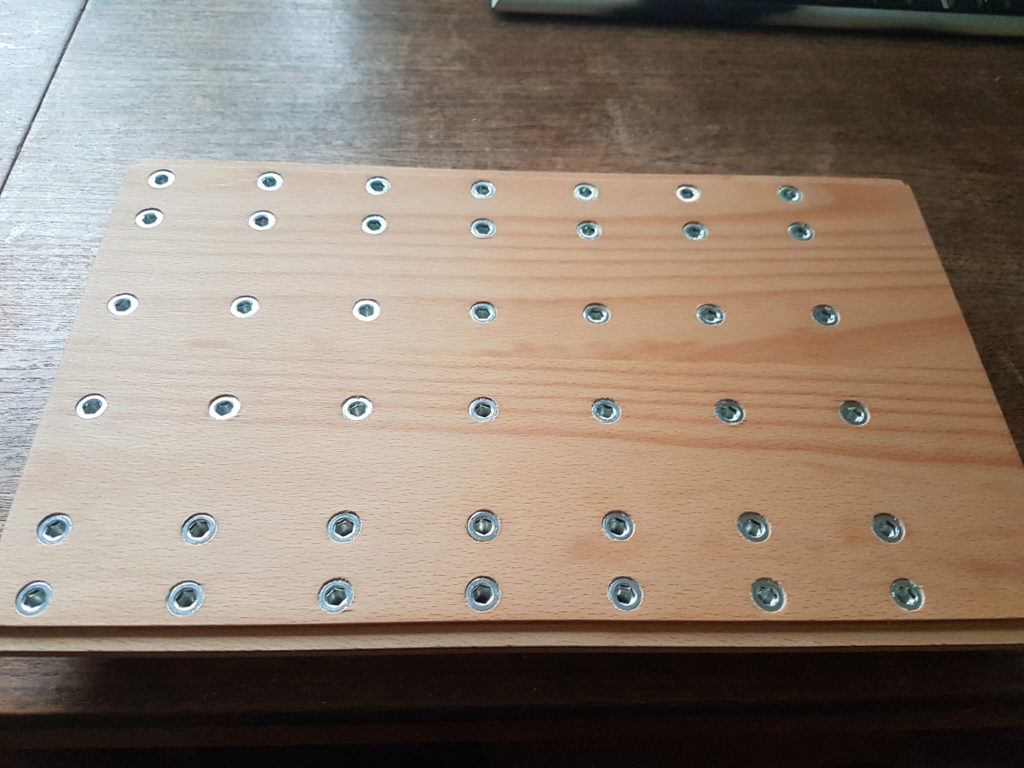

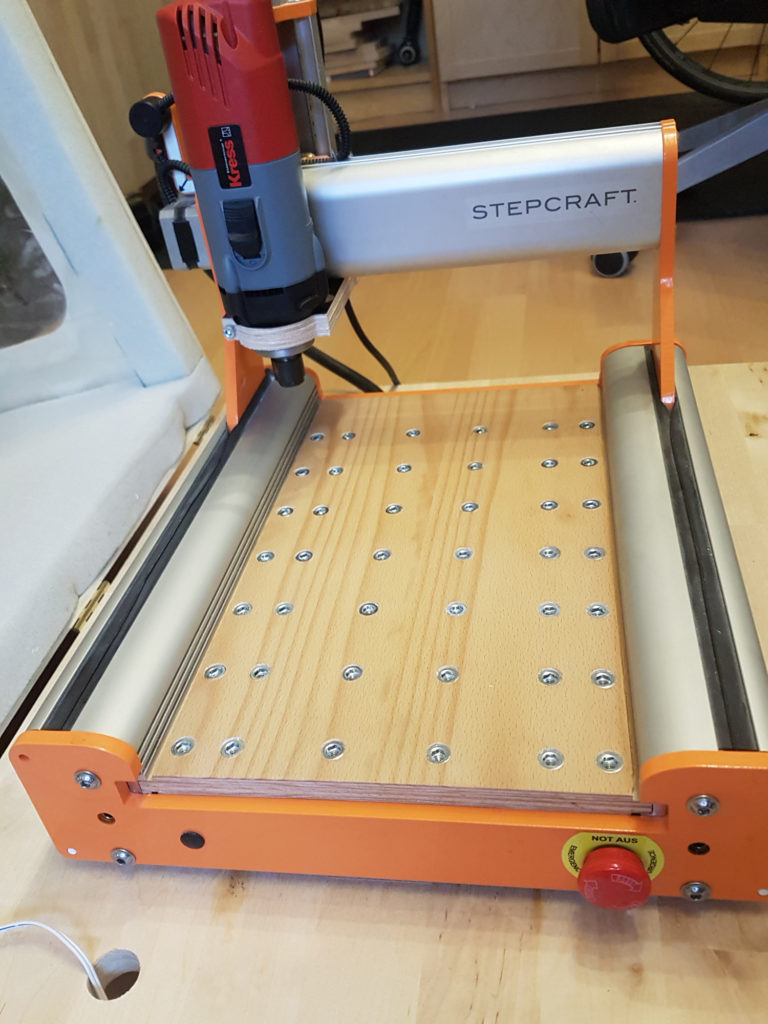

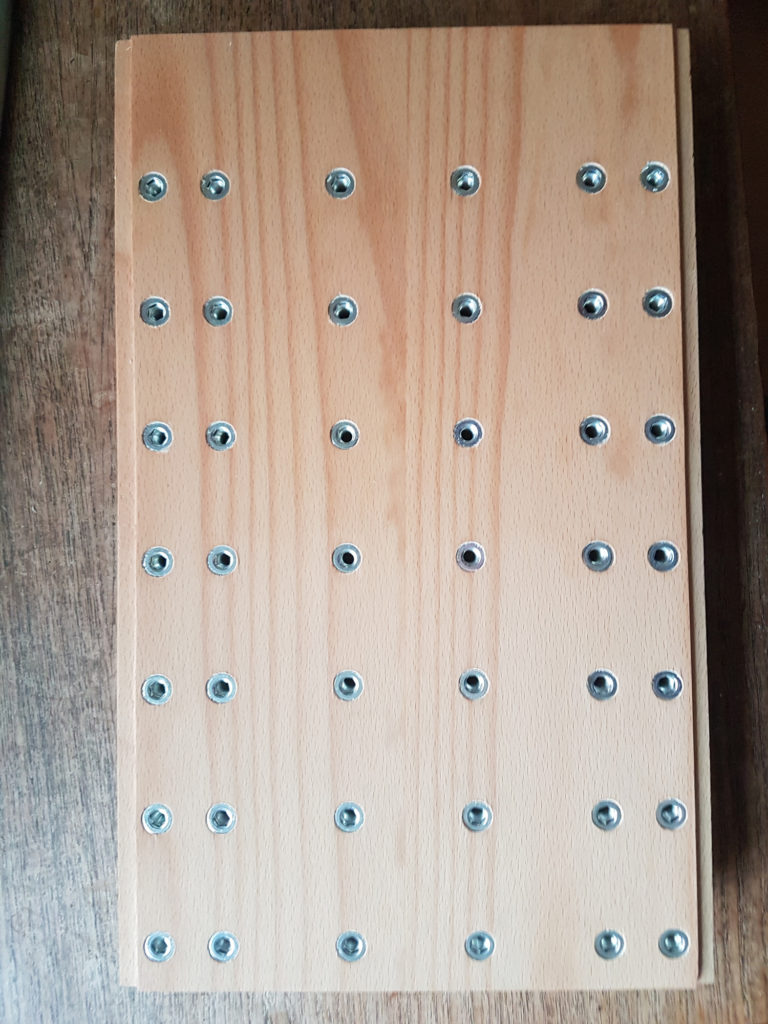

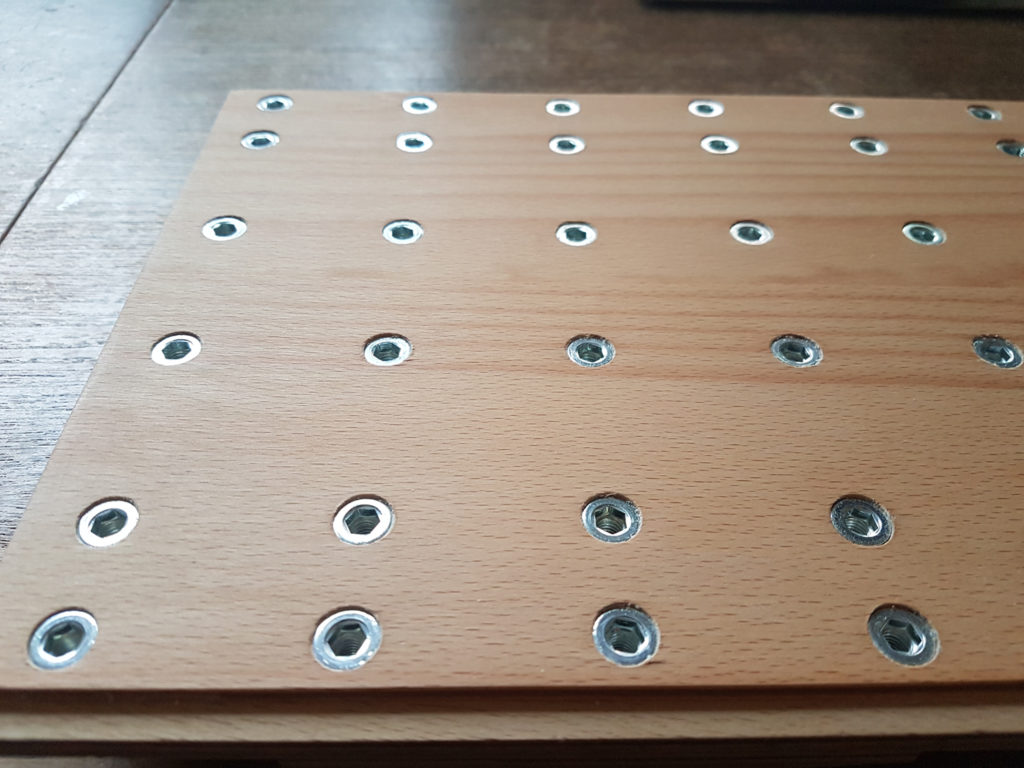

Für die kleine Fräse habe ich auch gleich noch eine Platte mit angefertigt. Diese habe ich auch deutlich besser dokumentiert und eine Datei gibt es als PDF zum Download. Ich wünsche euch viel Spaß beim Nachbauen.
